? ? ? 用復(fù)合精煉渣做煉鋼輔料對(duì)鋼水冶煉的影響。鋼水冶煉是對(duì)鋼水純凈度提升的一個(gè)過(guò)程，在此過(guò)程中，鋼渣的黏度、渣系的調(diào)整等是影響鋼水脫氧、脫硫、除雜等效果的主要因素。使用復(fù)合精煉渣做煉鋼輔料，可利用該產(chǎn)品中氧化鈣、氧化鋁組成的鋁酸鈣成分調(diào)整鋼渣黏度，利用復(fù)合精煉渣中組配的金屬鋁成分，對(duì)鋼水中殘余氧成分進(jìn)行脫除，提升鋼水純凈度。

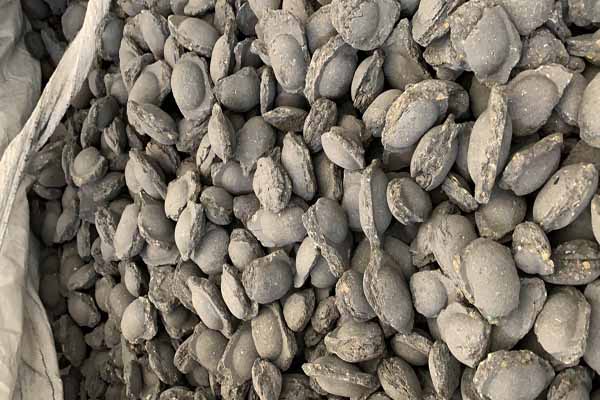

? ? ? ?鞏義市金泰冶金對(duì)復(fù)合精煉渣煉鋼輔料的加工生產(chǎn)，以鋼廠(chǎng)冶煉的實(shí)際需要為準(zhǔn)，將金屬鋁、氧化鈣、氧化鋁等成分做合理調(diào)配后，壓制成5-40mm粒度大小的橢圓球體。其成分范圍為：Al：10-38%、Al2O3:15-20%、MgO≤3.0%、CaO:20-25%、SiO2≤5.0%、S≤0.1%、P≤0.05%；粒度：5-50mm 。

? ? ? ?總結(jié)復(fù)合精煉渣作為煉鋼輔料添加劑在冶煉過(guò)程中的實(shí)際作用為：有精煉調(diào)渣、改渣作用，去除鋼中夾雜物、快速發(fā)泡、加快脫硫等效果。復(fù)合精煉渣直接使用，可做煉鋼脫氧劑，也可和氧化鈣按照一定的混合比例投放，在調(diào)整好鋼渣黏度的基礎(chǔ)上，鋼水脫硫率可達(dá)到75%-90%；復(fù)合精煉渣投放后，在金屬鋁和高活性度氧化鋁、氧化鈣的作用下，在鋼水中先與氧進(jìn)行反應(yīng)形成較好的還原氣氛，高溫作用下氧化鋁和氧化鈣結(jié)合，形成鋁酸鈣渣系，該渣系熔點(diǎn)在1300℃左右，在低熔點(diǎn)作用下，冶煉中造白渣的作用也很好，能夠降低煉鋼綜合成本，加快煉鋼節(jié)奏。
? ? ? ?復(fù)合精煉渣煉鋼輔料常用于轉(zhuǎn)爐、電爐、LF爐等多種形式的煉鋼。針對(duì)煉鋼精煉爐出鋼化渣的特點(diǎn)，在降低爐渣氧化性的同時(shí)，迅速完成脫氧、脫硫、除雜等精煉任務(wù)，并產(chǎn)出流動(dòng)性良好的熔融狀頂渣，避免鋼水回硫、回磷的現(xiàn)象發(fā)生，使鋼水精煉過(guò)程中的脫氧時(shí)間縮短，節(jié)約能源，降低原輔料消耗，在降低噸鋼冶煉成本上作用明顯。

? ? ? ? 鞏義市金泰冶金對(duì)復(fù)合精煉渣、鋁質(zhì)煉鋼脫氧劑、鋁灰球、高鈣鋁渣球、鋼包改質(zhì)劑、頂渣改質(zhì)劑、造渣劑、化渣劑、轉(zhuǎn)爐壓渣球等壓球類(lèi)煉鋼輔料有多年的生產(chǎn)經(jīng)驗(yàn)，常年批量加工生產(chǎn)，月產(chǎn)量5000噸左右，誠(chéng)邀您的來(lái)訪(fǎng)參觀！
